Cиловой унифицированный низковольтный Накальный трансформатор типа "Габарит", выполнен на ленточном магнитопроводе и предназначен для питания специальной аппаратуры от сети переменного тока с напряжением 127-220В, частотой 50Гц.
Предприятие производит нужный тип трансформаторов и дросселей по заданным электрическим параметрам заказчика. Возможно изготовление изделий с приемкой.
Электрические параметры ТН броневой конструкции
| Типономинал трансформатора |
Номинальная мощность, ВА |
Типоразмер магнитопровода |
| ТН 1, ТН 12 8,8; |
8,7 |
ШЛ16х16 |
| ТН 2, ТН 3, ТН 13, ТН 30 |
13,3 |
ШЛ16х20 |
| ТН 4, ТН 14, ТН 15, ТН 16, ТН31, ТН 32, ТН 33 |
20 |
ШЛ16х25 |
| ТН 6, ТН 7, ТН 20, ТН 21, ТН22, ТН 37 ... ТН 40 |
41 |
ШЛ20х20 |
| ТН 8, ТН 9, ТН 23 ... ТН 26, ТН 41 ... ТН 48 |
58 |
ШЛ20х25 |
| ТН 10, ТН 27, ТН 28, ТН 49 ... ТН 52 |
77 |
ШЛ20х32 |
| ТН 11, ТН 29, ТН 53 ... ТН 57 |
98 |
ШЛ20х40 |
| ТН 58, ТН 59 |
122 |
ШЛ25х25 |
| ТН 60 |
152 |
ШЛ25х32 |
| ТН 61 |
190 |
ШЛ25х40 |
Условия эксплуатации:
- Температура окружающей среды от - 60°C до +85°C
- Относительная влажность воздуха при +40°C до 98%
- Атмосферное давление до 400 мм. рт. ст.
Унифицированные накальные трансформаторы типа ТН броневой конструкции 50Гц
| Трансформатор |
Мощность Вт |
Магнитопровод |
вес |
| ТН1 |
8,8 |
ШЛ16х16 |
0,65 кг |
| ТН12 |
8,7 |
| ТН2 |
13,3 |
ШЛ16х20 |
0,75 кг |
| ТН3 |
| ТН13 |
| ТН30 |
| ТН4 |
20 |
ШЛ16х25 |
0,85 кг |
| ТН14 |
| ТН15 |
| ТН16 |
| ТН31 |
| ТН32 |
| ТН33 |
| ТН5 |
30 |
ШЛ16х32 |
1,0 кг |
| ТН17 |
| ТН18 |
| ТН19 |
| ТН34 |
| ТН35 |
| ТН36 |
| ТН6 |
41 |
ШЛ20х20 |
1,2 кг |
| ТН7 |
42 |
| ТН20 |
41 |
| ТН21 |
| ТН22 |
41,5 |
| ТН37 |
41 |
| ТН38 |
| ТН39 |
| ТН40 |
| ТН8 |
58 |
ШЛ20х25 |
0,65 кг |
| ТН9 |
| ТН23 |
| ТН24 |
| ТН25 |
| ТН26 |
| ТН41 |
| ТН42 |
| ТН43 |
| ТН44 |
| ТН45 |
| ТН46 |
| ТН47 |
| ТН48 |
| ТН10 |
77 |
ШЛ20х32 |
1,45 кг |
| ТН27 |
| ТН28 |
| ТН49 |
| ТН50 |
| ТН51 |
| ТН52 |
| ТН11 |
98 |
ШЛ20х40 |
2,1 кг |
| ТН29 |
| ТН53 |
| ТН54 |
| ТН55 |
| ТН56 |
| ТН57 |
| ТН58 |
122 |
ШЛ25х25 |
2,3 кг |
| ТН59 |
| ТН60 |
152 |
ШЛ25х32 |
2,75 кг |
| ТН61 |
190 |
ШЛ25х40 |
3,3 кг |
Примечание:

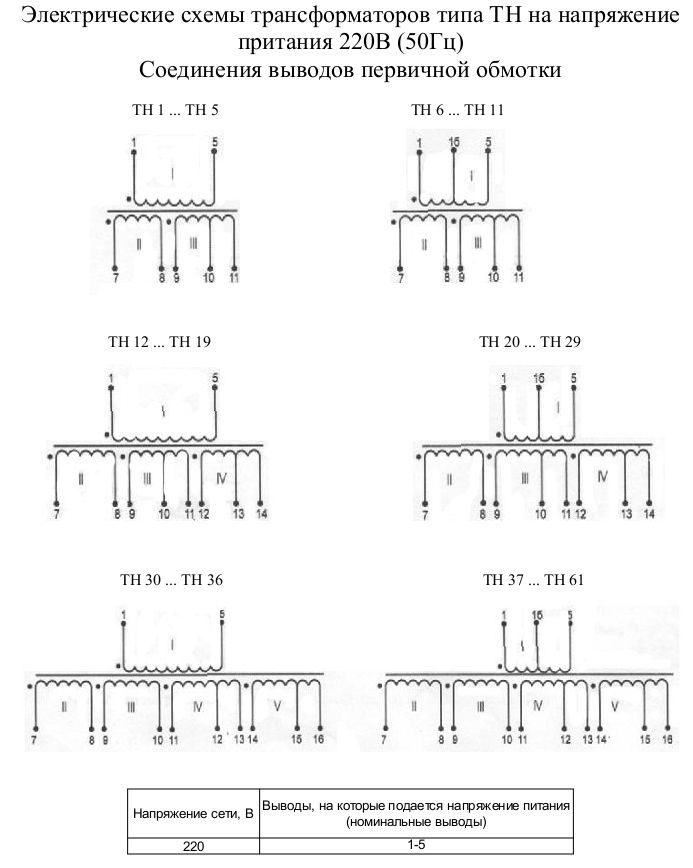

- С 1979 часть трансформаторов выпускается с уменьшенным кол-вом выводов первичной обмотки без изменения нумерации выводов и только на 220В.
- Подключение сети 220В в этом случае производить к выводам 1 и 5,соединив при этом выводы 3 и 4.
- При заказе трансформаторов с отводом 127/220В к действующей цене вводится коэффициент 1,1
- При заказе трансформаторов от 1 до 10 шт. к действующей цене вводится коэффициент 1,5
|
