Газовые, жидкотопливные, твердотопливные котлы отопления являются энергозависимыми системами отопления. Поэтому крайне желательно защищать подобные отопительные системы от аварийных отключений электроэнергии в электросетях. Отключение электроэнергии в зимний период на длительное время может привести к необходимости проведения дорогостоящего ремонта всей системы отопления.

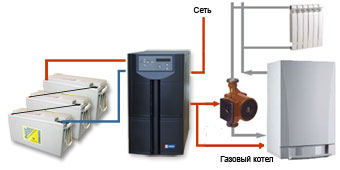

Для защиты котлов отопления применяют системы бесперебойного электропитания, реализованные на классических источниках бесперебойного питания (с внешними АКБ) или инверторах напряжения. Во время отключения напряжения в электросети, система обеспечит автоматику котла и циркуляционные насосы отопительной системы электропитанием, используя электроэнергию, запасенную в аккумуляторных батареях.

В основном, электрическая часть котлов отопления потребляет незначительную электрическую мощность (150–500Вт, зависит от количества циркуляционных насосов в системе отопления). Поэтому для обеспечения бесперебойной работы энергозависимых котлов отопления, в период отсутствия напряжения во внешней сети, достаточно системы резервного электропитания мощностью до 700Вт. Для колов отопления на дизельном топливе, возможно, потребуется больше мощности, так как некоторые дизельные горелки, во время запуска, могут потреблять больше электроэнергии, нежели газовые.

Решение на базе источников бесперебойного питания

Требования к источнику бесперебойного питания:

обеспечивать длительное время автономной работы
синусоидальная форма выходного напряжения
широкий диапазон входного напряжения без перехода на режим работы от батарей
зашита от глубокого разряда аккумуляторов

Использование бесперебойного источника питания Line-Interactive:

Источник бесперебойного питания, выполненный по схеме с коммутирующим устройством и автоматическим регулятором напряжения (AVR) на основе автотрансформатора с переключаемыми обмотками (ступенчатым стабилизатором). ИБП способен обеспечить нормальное питание нагрузки при повышенном или пониженном напряжении электросети без перехода на режим работы от батарей. Недостатком линейно-интерактивной схемы является низкая точность работы автоматического регулятора входного напряжения (обычно 15%).

Использование бесперебойного источника питания On-Line:

Особенность работы ИБП заключается в двойном преобразовании входного напряжения. Входное переменное напряжение сети преобразуется при помощи выпрямителем в постоянное и далее, с помощью инвертора вновь в переменное напряжение. Преимущества ИБП этого типа – это, широкий диапазон работы без перехода на батареи, высокое качество напряжения электропитания нагрузки при работе от сети и батарей, нулевое время переключения на режим работы от аккумуляторных батарей.

Для защиты отопительных систем выполненных на базе твердотопливных котлов отопления вполне достаточно источника бесперебойного питания типа Line-Interactive, так как энергозависимыми элементами являются только циркуляционные насосы и время переключения, а также низкая точность работы AVR, для них не столь важно. В принципе ИБП этого типа можно использовать и с настенными газовыми котлами, если в системе не установлен специальный защитный газовый клапан, который критичен к времени переключения 4мс.

Лучшее решение для защиты газового котла отопления это использовать ИБП типа On-Line.

Аккумуляторные батареи

Для таких систем бесперебойного питания, в качестве накопителя электроэнергии, следует выбирать специальные аккумуляторные батареи. Это герметизированные клапанно-регулируемые необслуживаемые свинцово-кислотные аккумуляторные батареи типа AGM или GEL известных производителей, например Корпорации Coslight. Емкость аккумуляторов выбирается из расчета желаемого времени резерва и возможностей зарядного устройства источника бесперебойного питания.

Как правильно подключить ИБР

Многие газовые котлы отопления требуют правильного подключения фазы и нейтрали. При неправильном подключении электроника котла не определит наличия пламени на горелке. Источник бесперебойного питания также должен быть подключен к электросети правильно. Для правильного подключения ИБП нужно сделать следующие не сложные процедуры:

Запускаем ИБП в автономном режиме (без сети)
Определяем индикаторной отверткой фазу на выходе ИБП
Подключаем ИБП к сети
Если фаза осталась на том же контакте выходной розетки, что и в автономном режиме, то ИБП подключен правильно (если нет, то входную сетевую вилку ИБП переверните на 180 градусов)

Как правильно проверить работу системы

При проверке работы системы бесперебойного питания следует выключать только фазовый пакетный выключатель (сетевую вилку источника бесперебойного питания из розетки не вынимать). Проверять систему следует в тот момент, когда отопительный котел не работает на нагрев (ждет повторного запуска после охлаждения воды в контуре). Только в этом случае можно быть уверенным, что подключено все правильно (фаза, ноль) и котел запускается от ИБП.
