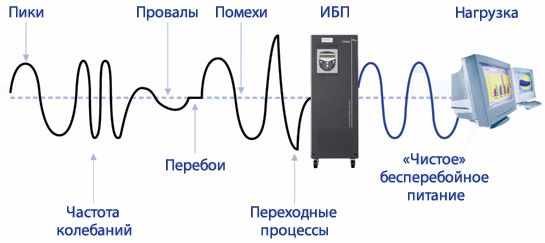

При работе от входной сети, ИБП фильтруют напряжение, поступающее на нагрузку (выступают в качестве фильтра сетевых помех) и, кроме самых простых моделей, стабилизируют напряжение. От качества фильтрации и уровня стабилизации напряжения зависит качество работы и срок службы защищаемого ИБП оборудования. Питание нагрузки от повышенного или пониженного напряжения уменьшает время жизни оборудования, серьезные помехи приводят к сбоям в его работе.

Работа оборудования от встроенных аккумуляторов.

При отключении питания или выходе напряжения в сети за определенный диапазон, ИБП переходит на работу от встроенных аккумуляторов. Переменное напряжение для нагрузки формируется из постоянного, получаемого от аккумуляторных батарей. Форма и стабильность генерируемого напряжения - основополагающая характеристика ИБП при работе от батарей. Идеальной формой выходного сигнала является гладкая синусоида.

Переход на аккумуляторы и обратно.

Каждый ИБП имеет диапазон входного напряжения, при котором он способен работать без перехода на аккумуляторы. Основополагающей характеристикой при переходе ИБП на аккумуляторы и обратно, является время перехода. Многие ИБП не в состоянии обеспечить непрерывность выходного сигнала и при переходе на батареи и обратно нагрузка имеет перерыв в электроснабжении. Чем шире диапазон допустимого входного напряжения, тем реже ИБП переходит на аккумуляторы. Чем выше класс ИБП, тем время перехода на батареи и обратно меньше, ИБП с максимальным классом защиты не имеют разрыва выходной синусоиды при переключениях, время перехода =0.

Все имеющиеся в настоящий момент на рынке ИБП условно можно разделить на 3 класса:

OFF-LINE или Standby (часто такие ИБП/UPS называются Back UPS)

Это – самые простые и дешевые ИБП. ИБП не стабилизируют напряжение, выходная амплитуда и частота изменяются так же, как и входные. В нормальном режиме ИБП фильтруют переменное напряжение пассивными фильтрами и при падении/повышении его относительно определенного уровня (например, падении ниже 180В), переходят на аккумуляторы, работают от батарей 5-7 мин и отключают нагрузку.
Основное применение: Защита некритичной нагрузки от отключения напряжения в районах со стабильным напряжением без серьезных помех.

Недостатки ИБП Back UPS:

отсутствие стабилизации напряжения;
отсутствие хорошей фильтрации напряжения;
даже при незначительных падениях и бросках напряжения ИБП переходит в режим работы от встроенных аккумуляторов;
время перехода на аккумуляторы и обратно (период непредсказуемых последствий) 4—15 мсек, вероятность «подвисания» оборудования в этот момент велика;
в некоторых ситуациях время переключения может утраиваться;
большинство моделей при работе от аккумуляторов не воспроизводят на выходе напряжение синусоидальной формы;

Линейно-интерактивные или Line-interactive (часто называются Smart UPS)

Это – средние по стоимости и самые популярные на рынке ИБП. Линейно-интерактивные ИБП стабилизируют переменное напряжение ступенчато, при помощи автотрансформатора (бустера). Пример: При 220В на входе они дают 220В на выходе, 210В – 210В, При падении до 200В, они «набрасывают» 20В и получают 220В. При работе в нормальном режиме, ИБП не корректируют частоту. ИБП имеют пассивные фильтры и в нормальном режиме, фильтруют ими переменное напряжение. При пропадании напряжения, ИБП, оборудованные дополнительными батареями, могут поддержать нагрузку до часа-полутора.
Основное применение: Защита не очень ответственной нагрузки в районах со стабильной частотой и небольшими колебаниями амплитуды напряжения. Входная сеть не имеет серьезных помех.

Недостатки ИБП Smart UPS:

ступенчатая (не плавная) стабилизация напряжения;
отсутствие хорошей фильтрации напряжения (серьезные помехи нельзя уничтожить при помощи пассивных фильтров);
время перехода на аккумуляторы и обратно (период непредсказуемых последствий) 2—6 мсек, вероятность «подвисания» оборудования в этот момент невелика;
регулирующие напряжение узлы могут порождать устойчивые искажения выходного сигнала и непредсказуемые переходные процессы;

ИБП структуры ON-LINE с двойным преобразованием напряжения

Это ИБП с максимальным классом защиты. Онлайновые ИБП преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При первом преобразовании стабильное постоянное напряжение, можно получить из очень плохого внешнего переменного напряжения (плохой формы, повышенного, пониженного и т.д.), но на выходе ИБП всегда формирует синусоиду заданного качества, которую он формирует сам.

ИБП обеспечивают 100% защиту питаемой нагрузки от всех существующих помех в электросети: импульсных высоковольтных бросков, длительного или кратковременного повышения или понижения напряжения изменении частоты, интерференции, нестабильности формы, полного отключения электропитания ИБП не имеют времени перехода на батареи и обратно, могут работать с импульсной нелинейной нагрузкой, нормально работают при 100% сбросе/набросе нагрузки.
Основное применение: Защита критичной, ответственной нагрузки в районах с нестабильной частотой и колебаниями амплитуды напряжения. Входная сеть может иметь серьезные помехи.

Краткое сравнение ИБП разных классов

	Off-line	Line-interactive	On-line
Мощность ИБП	менее 1,5кВА	менее 4кВА	не ограничена
Режим работы от сети
Стабилизация напряжения	нет	ступенчатая	полная
Стабилизация частоты	нет	нет	есть
Фильтрация помех	слабая	средняя	максимальная
Батарейный режим
Частота переходов	частая	средняя	редкая
Время перехода на батареи	5-15 мсек	2-6 мсек	нет
Форма синусоиды	часто трапецеидальная	синусоидальная	синусоидальная
режим By-pass	нет	нет	есть
гальваническая развязка	нет	нет	возможна

Основные выводы

Выбор ИБП зависит от задачи, которую Вы ставите перед ИБП. Для некритичной нагрузки можно использовать ИБП структуры Off-line, для средней – Line-interactive. При необходимости максимального класса защиты, промышленных условиях эксплуатации стоит использовать ИБП структуры On-line.
